Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Specifiche serie BK / BF
  • Specifiche serie FK / FF
  • Specifiche serie EK / EF
  • Dimensioni estremità albero suggerite
  • Profilo aziendale
Panoramica

Informazioni di Base.

Model No.
FK FF
precisione
C7 / C5
colore
nero
vantaggio
prestazioni a costi più elevati
Pacchetto di Trasporto
Carton/Wooden Case
Specifiche
300*400*450 mm
Marchio
ZCF
Origine
Suzhou, China
Codice SA
848320000
Capacità di Produzione
500000

Descrizione del Prodotto

Descrizione del prodotto

Descrizione del prodotto

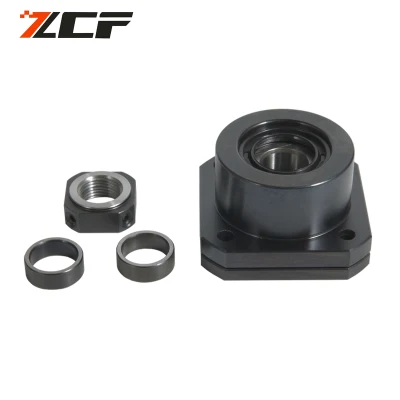

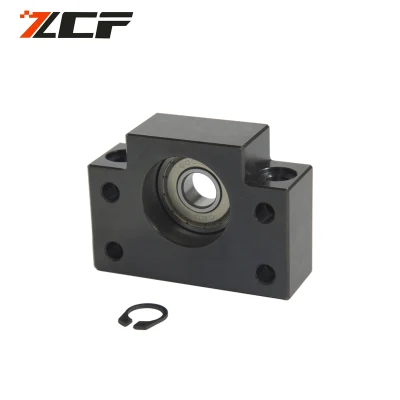

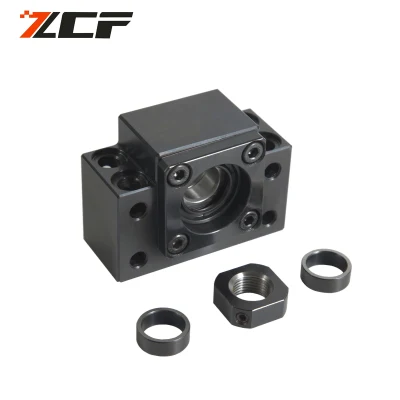

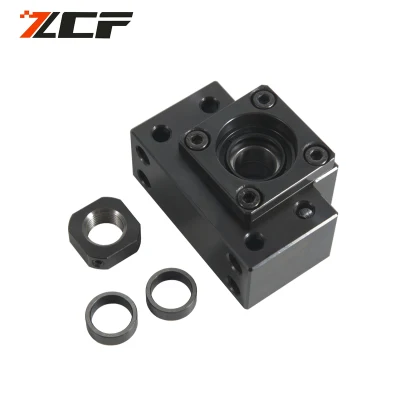

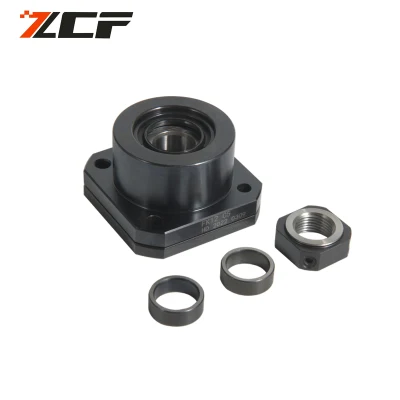

Unità di supporto ad alta precisione per viti a ricircolo di sfere:
China Factory Fk FF 10 High Precision Bearing Housing Types

Specifiche serie BK / BF



China Factory Fk FF 10 High Precision Bearing Housing Types                                                                                                                                               Unità: Mm

N. modello d 1 L L1 L2 L3 C1 C2 B H b±0.02 h±0.02 B1 H1 E P d 2 X Y Z M T
BK10 10 25 5 29.5 5 13 6 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5 M4 16
BK12 12 25 5 29.5 5 13 6 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 5 M4 19
BK15 15 27 6 32 6 15 6 70 48 35 28 40 38 18 54 5.5 6.6 11 1.5 M4 22
BK17 17 35 9 44 7 19 8 86 64 43 39 50 55 28 68 6.6 9 14 6.5 M3 24
BK20 20 35 8 43 8 19 8 88 60 44 34 52 50 22 70 6.6 9 14 8.5 M4 30
BK25 25 42 12 54 9 22 10 106 80 53 48 64 70 33 85 9 11 17 11 M5 35
BK30 30 45 14 61 9 23 11 128 89 64 51 76 78 33 102 11 14 20 13 M6 40
BK35 35 50 14 67 12 26 12 140 96 70 52 88 79 35 114 11 14 20 13 M8 50
BK40 40 61 18 76 15 33 14 160 110 80 60 100 90 37 130 14 18 26 17.5 M8 50


China Factory Fk FF 10 High Precision Bearing Housing Types
                                                                                                                                                 Unità: Mm

N. modello d 1 L B H b±0.02 h±0.02 B1 H1 E P d 2 X Y Z
BF10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BF12 10 20 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BF15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BF17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BF20 20 26 88 60 44 34 52 50 22 73 6.6 9 14 8.5
BF25 25 30 106 80 53 48 64 70 33 85 9 11 17 11
BF30 30 32 128 89 64 51 76 78 33 102 11 14 20 13
BF35 35 32 140 96 70 52 88 79 35 114 11 14 20 13
BF40 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5



Specifiche serie FK / FF



China Factory Fk FF 10 High Precision Bearing Housing Types                                                                                                                                                 Unità: Mm
N. modello d 1 L H F E DG6 R PCD B L1 T1 L2 T2 X Y Z M T
FK 5 5 16.5 6 10.5 18.5 20 34 26 26 5.5 3.5 5 3 3.4 6.5 4 M3 11
FK 6 6 20 7 13 22 22 36 28 28 5.5 3.5 6.5 4.5 3.4 6.5 4 M3 12
FK 8 8 23 9 14 26 28 43 35 35 7 4 8 5 3.4 6.5 4 M3 14
FK 10 10 27 10 17 29.5 34 52 42 42 7.5 5 8.5 6 4.5 8 4 M3 16
FK 12 12 27 10 17 29.5 36 54 44 44 7.5 5 8.5 6 4.5 8 4 M4 19
FK 15 15 32 15 17 36 40 63 50 52 10 6 12 8 5.5 9.5 6 M4 22
FK 17 17 45 22 23 47 50 77 62 61 11 9 14 12 6.6 11 10 M4 24
FK 20 20 52 22 30 50 57 85 70 68 8 10 12 14 6.6 11 10 M4 30
FK 25 25 57 27 30 59 63 98 80 79 13 10 20 17 9 15 13 M5 35
FK 30 30 62 30 32 61 75 117 95 93 11 12 17 18 11 17.5 15 M6 40

China Factory Fk FF 10 High Precision Bearing Housing Types
                                                                                                                                               Unità: Mm
N. modello d 1 L H F DG6 R PCD B X Y Z
FF 06 6 10 6 4 22 36 28 28 3.4 6.5 4
FF 10 8 12 7 5 28 43 35 35 3.4 6.5 4
FF 12 10 15 7 8 34 52 42 42 4.5 8 4
FF 15 15 17 9 8 40 63 50 52 5.5 9.5 5.5
FF 17 17 20 11 9 50 77 62 61 6.6 11 6.5
FF 20 20 20 11 9 57 85 70 68 6.6 11 6.5
FF 52 25 24 14 10 63 98 80 79 9 14 8.5
FF 30 30 27 18 9 75 117 95 93 11 17 11

Specifiche serie EK / EF



China Factory Fk FF 10 High Precision Bearing Housing Types                                                                                                                                                 Unità: Mm
N. modello d 1 L L1 L2 L3 B H b±0.02 h±0.02 B1 H1 P X Y Z M T
EK05 5 16.5 5.5 18.5 3.5 36 21 18 11 20 8 28 4.5 - - M3 11
EK06 6 20 5.5 22 3.5 42 25 21 13 18 20 30 5.5 9.5 11 M3 12
EK08 8 23 7 26 4 52 32 26 17 25 26 38 6.6 11 12 M3 14
EK10 10 24 6 29.5 6 70 43 35 25 36 24 52 9 - - M3 16
EK12 12 24 6 29.5 6 70 43 35 25 36 24 52 9 - - M4 19
EK15 15 25 6 36 5 80 49 40 30 41 25 60 11 - - M4 22
EK20 20 42 10 50 10 95 58 47.5 30 56 25 75 11 - - M4 30
China Factory Fk FF 10 High Precision Bearing Housing Types                                                                                                                                                 Unità: Mm
N. modello d 1 L B H b±0.02 h±0.02 B1 H1 P X Y Z
EF06 6 12 42 25 21 13 18 20 30 5.5 9.5 11
EF08 6 14 52 32 26 17 25 26 38 6.6 11 12
EF10 8 20 70 43 35 25 36 24 52 9 - -
EF12 10 20 70 43 35 25 36 24 52 9 - -
EF15 15 20 80 49 40 30 41 25 60 9 - -
EF20 20 26 95 58 47.5 30 56 25 75 11 - -




Dimensioni estremità albero suggerite




China Factory Fk FF 10 High Precision Bearing Housing Types



                                                                                                                                                 Unità: Mm
N. modello Diam. Quter. Vite a ricircolo di sfere Diametro esterno parte cuscinetto


 		  Filettatura nominale
Tipo d D B E F M S
BK10 12/14/15 10 8 36 15 M10X1 12
BK12 14/15/16 12 10 36 15 M12X1 12
BK15 18/20 15 12 40 20 M15X1 12
BK17 20/25 17 15 53 23 M17X1 17
BK20 25/28 20 17 53 25 M20X1 15
BK25 32/36 25 20 66 30 M25X1.5 20
BK30 36/45 30 25 73 38 M30X1.5 25
BK35 45 35 30 82 45 M35X1,5 26
BK40 50 40 35 94 50 M40X1.5 30

China Factory Fk FF 10 High Precision Bearing Housing Types
                                                                                                                                                Unità: Mm
N. modello Diam. Quter. Vite a ricircolo di sfere Diametro esterno parte cuscinetto Lunghezza parte cuscinetto Scanalatura dell'anello elastico
Tipo:BF d R E B F G
BF10 12/14/15 8 10 7.6 7.9 0.9
BF12 14/15/16 10 11 9.6 9.15 1.15
BF15 18/20 15 13 14.3 10.15 1.15
BF17 20/25 17 16 16.2 13.15 1.15
BF20 25/28/30 20 19(16) 19 15.35(13.35) 1.35
BF25 30/32/36 25 20 23.9 16.35 1.35
BF30 36/40 30 21 28.6 17.75 1.75
BF35 40/45 35 22 33 18.75 1.75
BF40 50 40 23 38 19.95 1.95

Profilo aziendale

Jiangsu ZCF Precision Technology Co.,Ltd

è un produttore professionale di   guide lineari,  Modulo lineare e vite a ricircolo di sfere, ecc. si trova nella città di Suzhou, Jiangsu, Cina. La base di produzione copre 33333 metri quadrati e occupa attualmente una superficie di 16000 metri quadrati. Con oltre 10 anni di impegno da parte dell'intero team. E anche fiducia e supporto da parte dei nostri clienti rispettati. Siamo così fortunati da diventare un marchio famoso in Cina, che fanno standard internazionale products.we mira a servire i clienti in tutto il mondo.
