Informazioni di Base.
Descrizione del Prodotto

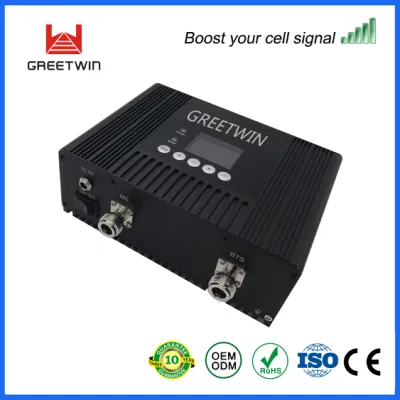

Guadagno elevato 75 dB/23 dBm 3G2100 MHz con display LCD segnale telefono cellulare Booster
Modello. GW-23W-N.
Funziona esattamente lo stesso per tutti i marchi di telefoni cellulari come Apple iPhone, Samsung, LG, HTC, OnePlus, ZTE, Motorola (Moto), modelli Google pixel XL/ Nexus, Kyocera, BlackBerry, Microsoft Lumia e Nokia. Funziona esattamente lo stesso su qualsiasi modello , o marca veicolo compreso Honda, Toyota, BMW, Fiat Chrysler Dodge, Diamler Mercedes Benz, Ford, GM Chevrolet/ Cadillac/ Hummer, GMC, Tesla, Kia, Mazda, Buick, Porche, Lexus, Audi e Subaru. Migliora i segnali di tutte le reti wireless UMTS/WCDMA, allo stesso modo, migliora i segnali di tutte le reti mobili 3G, comprese quelle di Rogers, Telus Mobility, Bell, e Freedom Mobile.
Perché avete bisogno di un amplificatore di segnale?
Un telefono cellulare amplificato è un cellulare che funziona. La cattiva ricezione del segnale del telefono cellulare iPhone o Android è dovuta a due motivi principali. Innanzitutto, la posizione dell'utente potrebbe trovarsi a una distanza significativa dalla torre o dall'emittente di rete più vicina. Queste emittenti cellulari sono destinate a trasmettere il segnale al telefono cellulare. Un'area di copertura è l'area totale che si trova alla portata di questa emittente. Mentre ci si allontana da questa zona, si "salta" alla torre cellulare successiva e questo continua.
Introduzione:
Signal Booster GW-23W-N È progettato per migliorare e migliorare la qualità della Connessione mobile WCDMA 2100 MHz. Sono disponibili colori in bianco e nero per le opzioni.
Il guadagno del modello è di 75 dB, la potenza è di 23 dBm, che è compatibile con tutti gli operatori domestici di comunicazione mobile. È ideale per l'utilizzo in case, uffici, negozi e ristoranti.

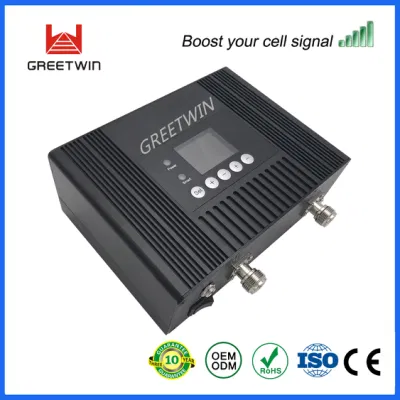

Il modello è dotato di uno schermo LCD che indica il livello del segnale di ingresso prima e dopo il booster. Le informazioni visualizzate sullo schermo LCD semplificano notevolmente il processo di regolazione del guadagno del sistema.
Specifiche:
| Gamma di frequenza | Uplink | Collegamento discendente | |||
| WCDMA2100 | 1920 - 1980 MHz | 2110 - 2170 MHz | |||
| Max. Guadagno | 70 dB | 75 dB | |||
| Max. Potenza di uscita | 20 dBm | 23 dBm | |||
| Larghezza banda | Banda larga | ||||
| Controllo guadagno manuale | 31 dB/1 dB a incrementi | ||||
| Controllo automatico del guadagno | > 31 dB | ||||
| Ripple in banda | 6 dB; | ||||
| Rumore Figura | ≤ 6 dB | ||||
| VSWR | ≤ 2.0 | ||||
| Prodotti di intermodulazione | 9 kHz~1 GHz | ≤ -36 dBm | |||
| 1~12, 75 GHz | ≤ -30 dBm | ||||
| Emissione spurie | 9 kHz~1 GHz | ≤ -36 dBm | |||
| 1~12, 75 GHz | ≤ -30 dBm | ||||
| Ritardo | ≤ 1.5 μs | ||||
| Stabilità della frequenza | ≤ 0, 01 ppm | ||||
| MTBF | > 50000 ore | ||||
| Impedenza | 50 ohm | ||||
| Alimentazione | CA 90-264 V, CC 9 V/5 A. | ||||
| LED di alimentazione | Indicatore di alimentazione | ||||
| ISO(LED allarme) | Rosso | Auto-oscillazione o segnale di ingresso forte | |||
| Verde | Normale | ||||
| Specifiche meccaniche | |||||
| Connettore RF | Femmina N. | ||||
| Interruttore | Interruttore di alimentazione | ||||
| Raffreddamento | Raffreddamento a convezione del dissipatore di calore | ||||
| Umidità | < 90% | ||||
| Temperatura di esercizio | -20°C ~ +55°C. | ||||
| Condizioni ambientali | IP40 | ||||
| Tipo di installazione | Installazione a parete | ||||
| Dimensioni | 170 mm×128 mm×65 mm | ||||
| Peso | < 2, 5 kg | ||||
Altre frequenze per le opzioni:
| Gamma di frequenza | Uplink | Collegamento discendente |
| GSM 900 MHz | 890 - 915 MHz | 935 MHz |
| EGSM900 MHz | 880 - 915 MHz | 925 MHz |
| CDMA800/GSM850 | 824 MHz | 869 MHz |
| AWS1700 | 1710 - 1755 MHz | 2110 - 2155 MHz |
| DCS1800 | 1710 MHz | 1805 MHz |
| PCS1900 | 1850 - 1910 MHz | 1930 - 1990 MHz |
| LTE2600 | 2500 - 2570 MHz | 2620 - 2690 MHz |
Caratteristiche:
1. Copertura fino a 2000 m²
2. Modalità manuale per la regolazione del guadagno mediante il pulsante "+" / "-"
3. Modalità intelligente per regolare automaticamente il guadagno

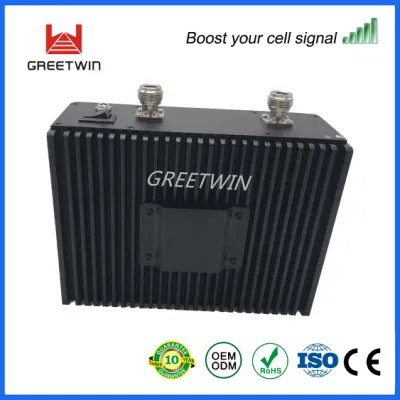

4. La superficie scanalata sul guscio in alluminio garantisce un raffreddamento ottimale
5. Lo schermo LCD visualizza lo stato di funzionamento di AGC e ISO, il guadagno e la potenza nel tempo.
Supporto di qualsiasi dispositivo cellulare (voce, dati e video)
Istruzioni:
LED di alimentazione | Verde | Normale |
Spento | Problema di alimentazione CC | |
LED intelligente | Verde | Regolazione automatica del guadagno |
Spento | Modalità manuale: Regolazione del guadagno tramite il pulsante "+" / "-" | |
Display LCD |
Il display LCD visualizza il guadagno in tempo reale,
| |
SEL | 1. Pressione rapida: Selezionare i diversi sistemi quando necessario (solo per i ripetitori Dual Band, Tri Band, Quad-Band o cinque bande) 2. Premere per 2 secondi: Selezionare la modalità Smart o manuale | |
DOMANDE FREQUENTI:
1. Dopo l'installazione del segnale booster non essere molto buona, la copertura del segnale interno molto piccola?
> Regolare la posizione e la direzione dell'antenna esterna
> Sostituire un'altra antenna esterna ad alto guadagno
> Verificare che i cavi siano collegati correttamente
> Cambiare ripetitore più potente
2. Barra di segnale del telefono cellulare piena, ma la qualità di comunicazione è cattiva?
Più a distanza molto più stretta tra le antenne interne ed esterne, separarle a una distanza più lunga.
3. Dopo aver installato Booster non solo il segnale è buono, ma anche più cattivo?
Più a distanza molto più stretta tra le antenne interne ed esterne, separarle a una distanza più lunga.
4. Funziona bene per lungo tempo, improvvisamente segnale cattivo?
> Verificare se i connettori dei cavi per esterni sono a liquido
> Controllare se la spia di alimentazione funziona normalmente
> Se i cavi non sono inondati e la spia di alimentazione funziona normalmente, il booster dovrebbe presentare problemi e deve essere rispedito alla fabbrica per la riparazione.
Applicazione:
Installazione:
Il booster è fissato alla parete tramite bulloni a espansione.
A. Praticare dei fori sul punto di riferimento e montare i bulloni a espansione.
B. Allineare i fori con i bulloni a espansione, posizionare rondelle piatte, rondelle elastiche e dadi a turno e serrare i dadi per fissare il supporto di installazione.
C. Posizionare il servofreno e fissarlo.
D. Collegare i cavi e i cavi di alimentazione rispettivamente al booster.
E. Dopo aver installato il booster come descritto sopra, accendere il booster per controllare lo stato di funzionamento.

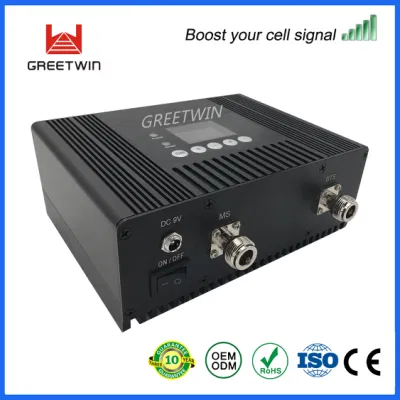

Collegamento:
A. Porta BTS: Il cavo dell'antenna donatrice è collegato alla porta esterna;
B. Porta MS: L'antenna a stilo di servizio è collegata alla porta interna;
C. Ingresso CC: Collegato con l'adattatore di alimentazione.
