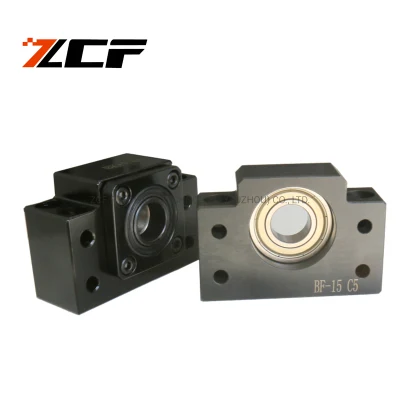

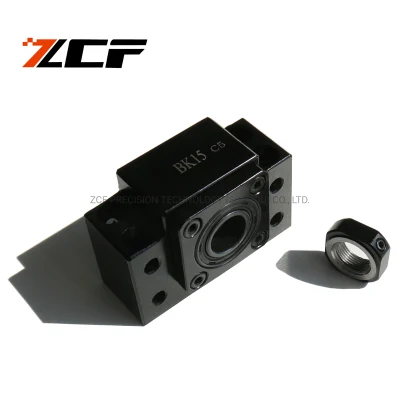

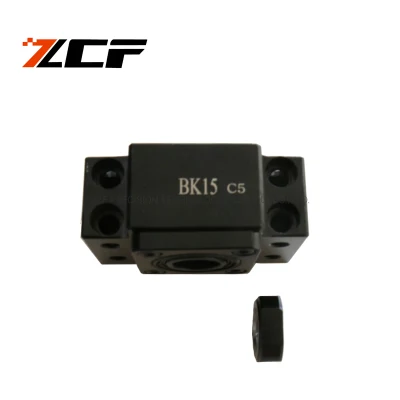

Bk15 alloggiamento cuscinetto ad alta precisione Factory Direct per viti a ricircolo di sfere
Bk15 alloggiamento cuscinetto ad alta precisione Factory Direct per viti a ricircolo di sfere. Siamo una fabbrica specializzata nella produzione di alloggiamenti per cuscinetti di alta precisione.
Request a Quote

Dettagli prodotti

Informazioni di Base.

n. modello
BK15, Bk/Bf
Bearing Block Modello
Bf
modalità di esecuzione
in movimento
pacchetto
guarnizione/senza guarnizione
colore
nero/personalizzato
gioco radiale
-3um
Pacchetto di Trasporto
Wooden Box
Specifiche
600*300*250
Marchio
ZCF
Origine
China
Codice SA
8483200000
Capacità di Produzione
10000000

Descrizione del Prodotto



Descrizione del prodotto

Precisione alloggiamento cuscinetto C5 per vite a sfera

 1. Dimensioni di lavorazione consigliate per l'estremità di fissaggio (BK):


Bk15 Factory Direct High Precision Bearing Housing for Ball Screw

N. modello Diam. Quter. Vite a ricircolo di sfere Diametro esterno parte cuscinetto


 		  Filettatura nominale
Tipo d D B E F M S
BK10 12/14/15 10 8 36 15 M10X1 12
BK12 14/15/16 12 10 36 15 M12X1 12
BK15 18/20 15 12 40 20 M15X1 12
BK17 20/25 17 15 53 23 M17X1 17
BK20 25/28 20 17 53 25 M20X1 15
BK25 32/36 25 20 66 30 M25X1.5 20
BK30 36/45 30 25 73 38 M30X1.5 25
BK35 45 35 30 82 45 M35X1,5 26
BK40 50 40 35 94 50 M40X1.5 30


2. Dimensioni di lavorazione consigliate per l'estremità di supporto (BF):

Bk15 Factory Direct High Precision Bearing Housing for Ball Screw
N. modello Diam. Quter. Vite a ricircolo di sfere Diametro esterno parte cuscinetto Lunghezza parte cuscinetto Scanalatura dell'anello elastico
Tipo:BF d R E B F G
BF10 12/14/15 8 10 7.6 7.9 0.9
BF12 14/15/16 10 11 9.6 9.15 1.15
BF15 18/20 15 13 14.3 10.15 1.15
BF17 20/25 17 16 16.2 13.15 1.15
BF20 25/28/30 20 19(16) 19 15.35(13.35) 1.35
BF25 30/32/36 25 20 23.9 16.35 1.35
BF30 36/40 30 21 28.6 17.75 1.75
BF35 40/45 35 22 33 18.75 1.75
BF40 50 40 23 38 19.95 1.95


3. Parametro della serie BK :

Bk15 Factory Direct High Precision Bearing Housing for Ball Screw


N. modello d 1 L L1 L2 L3 C1 C2 B H b±0.02 h±0.02 B1 H1 E P d 2 X Y Z M T
BK10 10 25 5 29.5 5 13 6 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5 M4 16
BK12 12 25 5 29.5 5 13 6 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 5 M4 19
BK15 15 27 6 32 6 15 6 70 48 35 28 40 38 18 54 5.5 6.6 11 1.5 M4 22
BK17 17 35 9 44 7 19 8 86 64 43 39 50 55 28 68 6.6 9 14 6.5 M3 24
BK20 20 35 8 43 8 19 8 88 60 44 34 52 50 22 70 6.6 9 14 8.5 M4 30
BK25 25 42 12 54 9 22 10 106 80 53 48 64 70 33 85 9 11 17 11 M5 35
BK30 30 45 14 61 9 23 11 128 89 64 51 76 78 33 102 11 14 20 13 M6 40
BK35 35 50 14 67 12 26 12 140 96 70 52 88 79 35 114 11 14 20 13 M8 50
BK40 40 61 18 76 15 33 14 160 110 80 60 100 90 37 130 14 18 26 17.5 M8 50

4. Parametro della serie BF:

Bk15 Factory Direct High Precision Bearing Housing for Ball Screw
N. modello d 1 L B H b±0.02 h±0.02 B1 H1 E P d 2 X Y Z
BF10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BF12 10 20 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BF15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BF17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BF20 20 26 88 60 44 34 52 50 22 73 6.6 9 14 8.5
BF25 25 30 106 80 53 48 64 70 33 85 9 11 17 11
BF30 30 32 128 89 64 51 76 78 33 102 11 14 20 13
BF35 35 32 140 96 70 52 88 79 35 114 11 14 20 13
BF40 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5
