Informazioni di Base.
Model No.
FRYQ70
sistema di lavoro del motore
S2
livello di protezione
ip68
tensione
380 v/3 ph/50 hz
temperatura ambiente
-10 gradi a 45 gradi
pressione atmosferica
da 86 kpa a 106 kpa
differenza di ritorno
inferiore o uguale all′1%
regolazione dei tempi
gli orari di partenza possono raggiungere 600 volte/ora;
velocità
18 giri/min 24 giri/min 36 giri/min 48 giri/min e così via
bus di campo
supporto profibus-dpv0/dpv1, modbus, canopen, ecc.
tipo a prova di esplosione
grado di protezione antiesplosione exd ii bt4.
umidità relativa
inferiore o uguale al 95%
Pacchetto di Trasporto
Wooden Case
Specifiche
200Kg
Marchio
FRY
Origine
Tianjin, China
Codice SA
850151
Capacità di Produzione
10000 Piece/Month
Descrizione del Prodotto

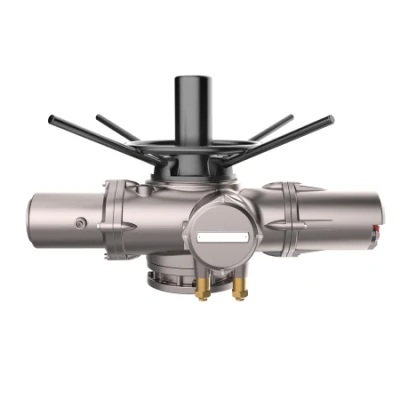

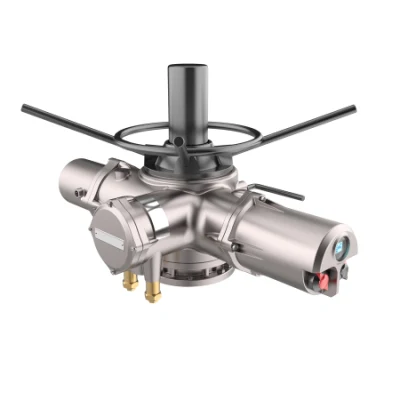

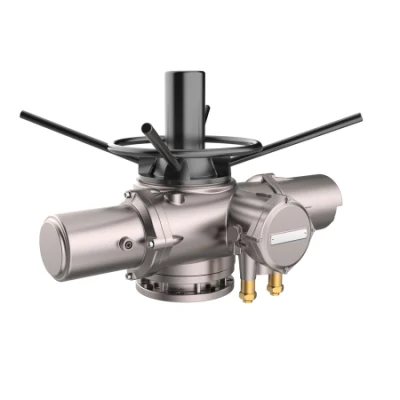

Attuatore elettrico multigirante FRYQ tipo 18-40
L'attuatore elettrico intelligente e avanzato non invasivo può offrire diverse opzioni, come multigirata, a rotazione parziale e lineare.
Struttura robusta, con doppia tenuta, e può anti-acqua e polvere
(IP67/IP68-2m, 48 ore) efficacemente quando la connessione archiviata.
Attuatore di alimentazione trifase, monofase e in corrente continua, come meccanismo di registrazione dati integrato della funzione standard
Compatibile con lo standard IrDATM. Eseguire l'analisi locale e remota sull'attuatore tramite il software per PC Insight.
Funzioni concise, facili da controllare e di indicazione
Schermata di visualizzazione del testo multilingue che visualizza lo stato e l'impostazione
Controllo semplice della posizione e della coppia, per una maggiore affidabilità
Flessibilità di controllo e indicazione completi
Specifiche opzionali di tipo impermeabile e a prova di esplosione
Gamma di uscita coppia diretta 35 Nm(25 Ibf ft)-1200 Nm(860 Ibf ft)
Principali parametri tecnici
Errore intrinseco: ±1%
Differenza di ritorno: 1%
3.zona morta: 0.5% ~ 10% regolabile
Caratteristica della forza di smorzamento: Battito morto
Livello di protezione: IP67 (IP68 opzionale)
6.temperatura ambiente: -25ºC ~ +70ºC
7.umidità relativa: <95% (senza condensa)
8.alimentazione: 380Va.c(340V~440V), 50Hz/60Hz 3PH
Le prestazioni di funzionamento dell'attuatore possono essere garantite in caso di errore di tensione ±10% e di errore di frequenza ±5 Hz. L'attuatore può avviarsi normalmente in caso di caduta di tensione massima del 15% e funzionare come velocità normale.
L'attuatore elettrico intelligente e avanzato non invasivo può offrire diverse opzioni, come multigirata, a rotazione parziale e lineare.
Struttura robusta, con doppia tenuta, e può anti-acqua e polvere
(IP67/IP68-2m, 48 ore) efficacemente quando la connessione archiviata.
Attuatore di alimentazione trifase, monofase e in corrente continua, come meccanismo di registrazione dati integrato della funzione standard
Compatibile con lo standard IrDATM. Eseguire l'analisi locale e remota sull'attuatore tramite il software per PC Insight.
Funzioni concise, facili da controllare e di indicazione
Schermata di visualizzazione del testo multilingue che visualizza lo stato e l'impostazione
Controllo semplice della posizione e della coppia, per una maggiore affidabilità
Flessibilità di controllo e indicazione completi
Specifiche opzionali di tipo impermeabile e a prova di esplosione
Gamma di uscita coppia diretta 35 Nm(25 Ibf ft)-1200 Nm(860 Ibf ft)
Principali parametri tecnici
Errore intrinseco: ±1%
Differenza di ritorno: 1%
3.zona morta: 0.5% ~ 10% regolabile
Caratteristica della forza di smorzamento: Battito morto
Livello di protezione: IP67 (IP68 opzionale)
6.temperatura ambiente: -25ºC ~ +70ºC
7.umidità relativa: <95% (senza condensa)
8.alimentazione: 380Va.c(340V~440V), 50Hz/60Hz 3PH
Le prestazioni di funzionamento dell'attuatore possono essere garantite in caso di errore di tensione ±10% e di errore di frequenza ±5 Hz. L'attuatore può avviarsi normalmente in caso di caduta di tensione massima del 15% e funzionare come velocità normale. | Modello | Velocità di rotazione (giri/min) | Coppia (Nm) | Tensione (V) | Fase (pH) | Frequenza (Hz) | Potenza (kW) | Corrente nominale (A) | Dovere | Peso (kg) |
| FRYQ18 | 18 | 136 | 380 | 3 | 50 | 0.37 | 3.3 | S4 (30%) | 30 |
| 24 | 108 | 380 | 3 | 50 | 0.37 | 3.3 | S4 (30%) | 30 | |
| 36 | 72 | 380 | 3 | 50 | 0.37 | 3.3 | S4 (30%) | 30 | |
| 48 | 54 | 380 | 3 | 50 | 0.37 | 3.3 | S4 (30%) | 30 | |
| FRYQ25 | 18 | 400 | 380 | 3 | 50 | 1.1 | 5.8 | S4 (30%) | 46 |
| 24 | 400 | 380 | 3 | 50 | 1.1 | 5.8 | S4 (30%) | 46 | |
| 36 | 298 | 380 | 3 | 50 | 1.1 | 5.8 | S4 (30%) | 46 | |
| 48 | 244 | 380 | 3 | 50 | 1.1 | 5.8 | S4 (30%) | 46 | |
| FRYQ35 | 18 | 610 | 380 | 3 | 50 | 1.5 | 9.5 | S4 (30%) | 69 |
| 24 | 610 | 380 | 3 | 50 | 1.5 | 9.5 | S4 (30%) | 69 | |
| 36 | 542 | 380 | 3 | 50 | 1.5 | 9.5 | S4 (30%) | 69 | |
| 48 | 474 | 380 | 3 | 50 | 1.5 | 9.5 | S4 (30%) | 69 | |
| FRYQ40 | 18 | 1020 | 380 | 3 | 50 | 2.2 | 14.2 | S4 (30%) | 190 |
| 24 | 1020 | 380 | 3 | 50 | 2.2 | 14.2 | S4 (30%) | 190 | |
| 36 | 845 | 380 | 3 | 50 | 2.2 | 14.2 | S4 (30%) | 190 | |
| 48 | 680 | 380 | 3 | 50 | 2.2 | 14.2 | S4 (30%) | 190 | |
| FRYQ70 | 18 | 1490 | 380 | 3 | 50 | 3 | 18.2 | S4 (30%) | 200 |
| 24 | 1490 | 380 | 3 | 50 | 3 | 18.2 | S4 (30%) | 200 | |
| 36 | 1290 | 380 | 3 | 50 | 3 | 18.2 | S4 (30%) | 200 | |
| 48 | 1020 | 380 | 3 | 50 | 3 | 18.2 | S4 (30%) | 200 | |
| FRYQ90 | 18 | 2030 | 380 | 3 | 50 | 5.5 | 32 | S4 (30%) | 200 |
| 24 | 2030 | 380 | 3 | 50 | 5.5 | 32 | S4 (30%) | 200 | |
| 36 | 1700 | 380 | 3 | 50 | 5.5 | 32 | S4 (30%) | 200 | |
| 48 | 1355 | 380 | 3 | 50 | 5.5 | 32 | S4 (30%) | 200 | |
| FRYQ95 | 18 | 3000 | 380 | 3 | 50 | 7.5 | 42 | S4 (30%) | 200 |
| 24 | 3000 | 380 | 3 | 50 | 7.5 | 42 | S4 (30%) | 200 |
A causa dell'effetto di inerzia e dell'abrasione del manicotto dell'albero di trasmissione, si consiglia di non eseguire il funzionamento troppo velocemente durante il montaggio diretto nella valvola del freno.
La coppia nominale è la coppia massima impostata in due direzioni. La coppia massima è da 1.4 volte a 2 volte, a seconda della velocità e della tensione della valvola.
In caso di utilizzo della coppia massima richiesta e di superamento del 20% della corsa della valvola, contattare il nostro rappresentante.
Protocollo di comunicazione HART La comunicazione HART utilizza un metodo di comunicazione half-duplex, caratterizzato dalla realizzazione di una comunicazione di segnale digitale sulla linea di trasmissione di segnale analogico esistente, che è un prodotto transitorio durante la transizione dal sistema analogico al sistema digitale, per cui ha un forte sviluppo della competitività del mercato. HART prevede una serie di comandi che funzionano in base alla modalità di comando.
Protocollo di comunicazione Profibus PROFIBUS è uno standard internazionale per bus a campo aperto che non dipende dai produttori di apparecchiature. La velocità di trasmissione del PROFIBUS può essere selezionata nella gamma di 9,6 kbaud ~ 12Mbaud e quando il sistema bus viene avviato, tutti i dispositivi collegati al bus devono essere impostati alla stessa velocità. È ampiamente utilizzato nell'automazione della produzione, nell'automazione industriale di processo e nell'edilizia, nei trasporti e in altri campi dell'automazione. PROFIBUS è una tecnologia bus di campo utilizzata per il monitoraggio a livello di officina dell'automazione industriale e per la comunicazione e il controllo dei dati a livello di dispositivo di campo.
Protocollo di comunicazione Modbus Modbus è un protocollo di comunicazione seriale pubblicato da Modicon (ora Schneider Electric) nel 1979 per la comunicazione con controllori logici programmabili (PLC). Modbus è diventato lo standard industriale per i protocolli di comunicazione industriale (de facto) ed è ora il collegamento usuale tra dispositivi elettronici industriali.
Comunicazione Bluetooth Ω visualizzazione
Ω Debugging comodo
Ω funzioni di funzionamento e monitoraggio
Ω funzione diagnostica
Ω funzione diagnostica
Il colore dell'attuatore può essere personalizzato
Il tipo di valvola può essere personalizzato
Il tipo di valvola può essere personalizzato La selezione tecnica dei diversi tipi di valvole vi offre una soluzione completa
Nota:per una migliore selezione,è necessario fornire il diametro, la pressione, il mezzo e la temperatura della valvola
