Informazioni di Base.
Model No.
OHQ-015
nome prodotto
fornitore cinese wenzhou di chiusura a prova di esplosione e
certificato
iso9001:2008 ce
pressione dell′aria
2,5 bar~8 bar
Dn
50 mm
gamma di coppia
7-2000 n.m.
temperatura ambiente
-30º c~+60º c
Pacchetto di Trasporto
Shrink Film + Carton + Plywood Case
Specifiche
7-2000Nm
Marchio
Autorun
Origine
China
Codice SA
8481804090
Capacità di Produzione
10, 000 Pieces/Month
Descrizione del Prodotto
DETTAGLI DEL PRODOTTO

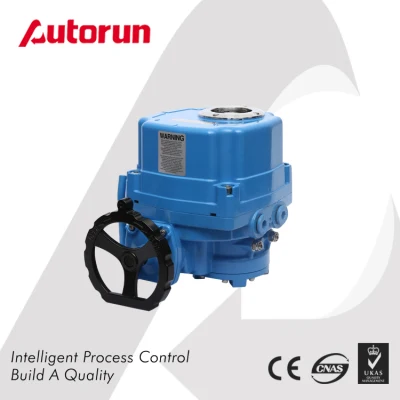

Attuatore elettrico a prova di esplosione per l'arresto del fornitore cinese di Wenzhou
La serie OHQ è costituita da attuatori elettrici intelligenti a quarto di giro a prova di esplosione per il controllo preciso delle valvole con coppie fino a 2000 Nm OHQ antideflagrante è progettato per il controllo on/off o modulante di valvole a farfalla, a sfera, a tappo rotante o smorzatori in un'ampia gamma di impianti industriali pesanti, chimici e petrolchimici, impianti di trattamento delle acque , in mare aperto e in mare aperto. Può essere pilotato da un'alimentazione CA da 380 V/220 V/110 V o da un'alimentazione CC da 24 V/110 V, riceve un segnale di corrente da 4-20 ma o un segnale di tensione CC da 0-10 V come segnale di controllo. ( Certificati CE e EX approvati)
Dati tecnici
| Modello | Coppia massima di uscita | Tempo di funzionamento 60 HZ | Dimensione massima alesaggio | Motore classe F. | Corrente nominale (A) 50 HZ | Ruotare il volantino | Peso | |||
| Monofase | Trifase | |||||||||
| N·M | 90° | mm | W | 110 V. | 220 V. | 380 V. | 440 V. | N | kg | |
| OHQ-005 | 50 | 18/22 | Ф20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | N/A. | 10 | 7.5 |
| OHQ-008 | 80 | 18/22 | Ф20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | N/A. | 10 | 7.5 |
| OHQ-010 | 100 | 18/22 | Ф20 | 20 | 1.10/0.95 | 0.55/0.54 | 0.3/0.3 | N/A. | 10 | 7.5 |
| OHQ-015 | 150 | 21/25 | Ф22 | 40 | 1.65/1.67 | 0.88/0.84 | 0.31/0.31 | 0.30/0.31 | 11 | 17.3 |
| OHQ-020 | 200 | 21/25 | Ф22 | 40 | 1.67/1.67 | 0.89/0.85 | 0.31/0.31 | 0.30/0.31 | 11 | 17.3 |
| OHQ-030 | 300 | 26/31 | Ф35 | 90 | 1.85/1.86 | 0.92/0.92 | 0.35/0.35 | 0.34/0.34 | 13.5 | 22 |
| OHQ-050 | 500 | 26/31 | Ф35 | 90 | 3.60/3.62 | 1.55/1.58 | 0.59/0.59 | 0.58/0.58 | 13.5 | 23 |
| OHQ-060 | 600 | 26/31 | Ф35 | 120 | 3.65/3.62 | 1.60/2.20 | 0.60/0.59 | 0.59/0.58 | 13.5 | 23 |
| OHQ-080 | 800 | 31/37 | Ф45 | 180 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 16.5 | 29 |
| OHQ-120 | 1200 | 31/37 | Ф45 | 180 | 4.20/4.10 | 2.35/2.30 | 0.87/0.87 | 0.81/0.81 | 16.5 | 29 |
| OHQ-200 | 2000 | 93/112 | Ф65 | 180 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 49.5 | 75 |
| Coperchio attuatore | Livello di impermeabilità IP67/68 o NEMA 4/6 | |
| Motore | Motore asincrono a gabbia di scoiattolo | |
| Interruttore di finecorsa | 1 * on/off, SPDT, 250 V CA 10 A. | |
| Interruttore ausiliario impostato | 1 * on/off, SPDT, 250 V CA 10 A. | |
| Interruttore di coppia | 1 * on/off, SPDT, 250 V CA 10 A. | Eccetto OHQ-005/008/010 |
| Corsa | 90° ± 10° | Opzione: 0° - 270° |
| Temperatura di protezione dai guasti | Protezione termica interna; on: 115°C ± 5°C , Off: 97°C ± 5°C. | |
| Indicatore | Indicatore di posizione continuo | |
| Funzionamento manuale | Frizione meccanica, azionare con volantino | |
| Dispositivo autobloccante | Autobloccante con vite senza fine e ingranaggio elicoidale | |
| Fermi meccanici | Bulloni di regolazione esterni (2 pezzi) | |
| Riscaldatore e termostato | 7-10 W (110/220V CA) | |
| Foro di collegamento | PF 3/4" (2 pezzi) | |
| Temperatura ambiente | -20°C ~+70°C. | |
| Lubrificazione | Grasso a base di alluminio (tipo EP) | |
| Materiale | Acciaio, lega di alluminio, bronzo alluminio, policarbonato | |
| Umidità ambiente | Max 90% UR | |
| Antivibrazioni | X Y Z 10 g, 0.2~34 HZ, 30 minuti | |
| Rivestimento esterno | Polvere secca, poliestere epossidico, elevata anticorrosione |
